3 منصة DOF Motion
3 منصة DOF Motion هي جهاز متكامل كهروميكانيكي يعتمد على ثلاث درجات من الحرية (الترجمة على طول محور x/y/z أو التناوب حول المحور) . عن طريق التحكم بدقة في مسار الحركة والترفيه.
- سريع الالتهاب
- ضمان الجودة
- 24/7 خدمة العملاء
مقدمة المنتج
التكنولوجيا الأساسية
فعالية عالية التكلفة وتصميم مبسط:
بالمقارنة مع منصة الحرية الستة ، فإن نظام الحرية الثلاث لديه عدد أقل
اعتماد التصميم الميكانيكي المعياري ، ودعم الاستبدال السريع للمستشعرات والمشغلات والمكونات الأخرى ، والتكيف مع سيناريوهات التحميل المختلفة (مثل اختبار الطائرات بدون طيار والتحقق من المعدات المثبتة على المركبات) .
استجابة ديناميكية عالية الدقة:
نظام التغذية المرتدة المحرك المدمج وحلقة المغلقة ، لتحقيق دقة الترجمة ± 0 . 1 مم ودقة دوران ± 0.05 درجة ، مع تأخير استجابة أقل من 10 مللي ثانية ، تلبية متطلبات التفاعل في الوقت الفعلي.
يدعم أوضاع الإثارة المتعددة مثل موجات الجيب والاهتزازات العشوائية ، والتي تغطي نطاق تردد واسع من 1 هرتز -200 هرتز للاختبار .
القدرة على التكيف متعدد السيناريو:
يمكن ربطه بسماعات VR ، وأجهزة التغذية المرتدة ، والأجهزة الطرفية الأخرى لإنشاء بيئة تدريب غامرة (مثل محاكاة الطيران ، والسينما الديناميكية) .
متوافق مع أحمال الصف الصناعي (أقل من أو تساوي 300 كجم) ، مناسبة للسيناريوهات عالية الكثافة مثل اختبار تعليق السيارات وتصحيح تصحيح التحكم في رحلة الطيران بدون طيار
مواصفات المنتج
|
درجة الحرية: |
ترجمة محور x/y/z أو الدوران حول المحور (مجموعة لفة/الملعب/yaw) |
|
الحمل القصوى: |
النوع الكهربائي 200-300 kg (الصف الصناعي) ، النوع الكهرومغناطيسي أقل من أو يساوي 100 كجم (اختبار دقيق) |
|
نطاق الحركة: |
± 500 مم ترجمة (محور واحد) ، ± 30 درجة الدوران |
|
دقة السيطرة: |
الترجمة ± 0.1 مم ، الدوران ± 0.05 درجة ، تأخير الاستجابة الديناميكية<10ms |
|
وضع القيادة: |
محرك سيرفو (دقة عالية) ، هيدروليكي (حمولة عالية) ، كهرومغناطيسي (اهتزاز صغير عالي التردد) . |
تفاصيل المنتج
طلب:
التدريب على المحاكاة: محاكاة الطيران (منصة تدريب مروحية معتمدة من EASA) ، محاكاة القيادة (تدريب على تشغيل السيارات/السفينة) .
الاختبار الصناعي: تصحيح تصحيح مكافحة الطيران بدون طيار ، التحقق من قسامة تعليق المركبات ، اختبار المعدات الإلكترونية المضادة للاهتزاز .
معدات الترفيه: السينما الديناميكية 5D ، منصة ألعاب VR ، جنبًا إلى جنب مع ملاحظات الحركة لتعزيز الانغماس .
تجارب البحث: تحليل خاصية للمواد الديناميكية (مثل اختبار التعب المعدني) ، التحقق من روبوت حركية .

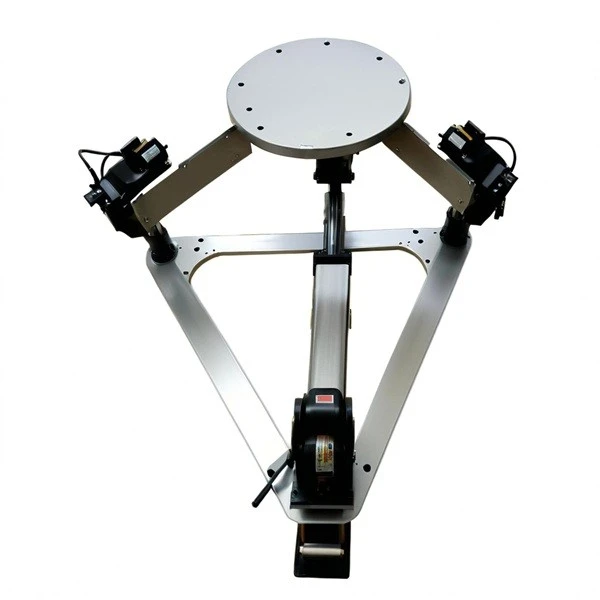

صور 3 DOF Motion Platform
التغليف والتسليم
التعبئة:عن طريق الحاوية أو كما هو مطلوب للعملاء .
توصيل:تسليم إلى المنافذ الرئيسية في بلدك .
التعليمات
س: ما هي الاختلافات الأساسية من منصة 6DOF؟
ج: إن منصة الحرية الثلاث التي تحققت فقط نوعًا واحدًا من حركة الترجمة أو الدوران (مثل ترجمة محور XYZ) ، في حين تدعم منصة الحرية الستة الحركة المركبة للترجمة والدوران ، وهو مناسب للمحاكاة الميكانيكية الأكثر تعقيدًا (مثل الاهتزاز متعدد الاتجاهات من إطلاق النار).
س: ما هي تكلفة الصيانة؟
ج: إن تكاليف التشغيل والصيانة للنظام الكهربائي منخفض (التزييت المنتظم فقط لسكة الدليل مطلوب) ، ويحتاج النظام الهيدروليكي إلى الحفاظ على ختم خطوط الأنابيب ، ولكن يتم تقليل التكلفة الإجمالية بأكثر من 30 ٪ مقارنة بدرجة الستة من منصة الحرية .
س: هل يمكنني تخصيص مسار رياضي خاص؟
ج: دعم مسارات الحركة المخصصة من خلال واجهة MATLAB/ROS ، مثل محاكاة تقلبات الموجة أو منحنيات وعرة السيارة .
س: هل نحتاج إلى أجهزة حوسبة متخصصة؟
ج: يمكن أن تعتمد تشغيل الماكينة الفردية على أجهزة الكمبيوتر الصناعية متوسطة المدى ، في حين يتطلب الاختبار التعاوني متعدد المنصات العقد الموزعة (مثل محاكاة تكوين الطائرات بدون طيار) .
